Apa Itu Vibration Monitoring System?
Vibration Monitoring System adalah teknologi pemantauan kondisi mesin yang menggunakan sensor akselerometer untuk mengukur dan menganalisis pola getaran secara kontinu. Setiap mesin berputar menghasilkan getaran dengan pola tertentu saat kondisinya normal. Ketika komponen mulai aus, misalignment, unbalance, atau mengalami degradasi lainnya, pola getaran berubah secara karakteristik sebelum terjadi kegagalan total.
Dengan mendeteksi perubahan pola getaran ini sedini mungkin, tim maintenance bisa merencanakan perbaikan pada waktu yang tepat: sebelum mesin rusak total (menghindari unplanned downtime) tetapi tidak terlalu dini (menghindari penggantian komponen yang masih baik). Inilah esensi dari predictive maintenance berbasis kondisi.
Di pabrik manufaktur, vibration monitoring menjadi salah satu teknik predictive maintenance paling efektif karena mayoritas kegagalan mesin berputar (motor, pompa, kompresor, gearbox, spindle) diawali dengan perubahan getaran yang terdeteksi berminggu-minggu bahkan berbulan-bulan sebelum breakdown.
Mengapa Getaran Menjadi Indikator Terbaik Kesehatan Mesin?
Mesin industri yang berputar menghasilkan getaran sebagai bagian normal dari operasinya. Getaran ini memiliki signature (pola frekuensi dan amplitudo) yang unik untuk setiap mesin dalam kondisi normal. Ketika terjadi masalah mekanis, signature ini berubah dengan cara yang predictable:
Bearing Wear (Keausan Bearing)
Bearing yang mulai aus menghasilkan frekuensi getaran yang khas (BPFO, BPFI, BSF, FTF) yang bisa dideteksi jauh sebelum bearing benar-benar gagal. Sistem monitoring bisa mendeteksi early-stage bearing defect 2-3 bulan sebelum failure, memberikan waktu yang cukup untuk merencanakan penggantian.
Misalignment (Ketidaksejajaran)
Motor dan beban yang tidak sejajar (angular atau offset misalignment) menghasilkan getaran dominan pada frekuensi 1x dan 2x rotational speed dengan pola tertentu di arah aksial dan radial. Misalignment yang tidak dikoreksi akan mempercepat keausan bearing, coupling, dan seal.
Unbalance (Ketidakseimbangan)
Rotor yang tidak seimbang (karena deposit, keausan tidak merata, atau hilangnya komponen) menghasilkan getaran dominan pada frekuensi 1x rotational speed. Amplitudo getaran meningkat proporsional dengan tingkat ketidakseimbangan. Unbalance meningkatkan beban pada bearing dan mempercepat keausan.
Looseness (Kelonggaran)
Mechanical looseness (baut foundation longgar, bearing clearance berlebihan) menghasilkan getaran dengan banyak harmonic (2x, 3x, 4x... rotational speed) dan kadang sub-harmonic (0.5x). Looseness jika dibiarkan akan menyebabkan kerusakan yang progressif pada komponen lain.
Gear Problems (Masalah Roda Gigi)
Gear yang aus, patah gigi, atau misalignment menghasilkan getaran pada gear mesh frequency dan sideband-nya. Analisis frekuensi ini bisa mendeteksi masalah gear spesifik dan tingkat keparahannya.
Komponen Sistem Vibration Monitoring
Sensor (Accelerometer)
Sensor akselerometer yang dipasang di bearing housing mesin mengukur percepatan getaran dalam satuan g (gravitasi) atau mm/s (velocity). Untuk monitoring online permanen, digunakan industrial accelerometer yang tahan kondisi harsh (suhu tinggi, kelembaban, minyak). Mounting yang tepat sangat kritis karena mempengaruhi kualitas data yang dikumpulkan.
Data Acquisition dan Signal Processing
Sinyal analog dari sensor dikonversi ke digital dan diproses menggunakan Fast Fourier Transform (FFT) untuk menghasilkan frequency spectrum. Spectrum ini menunjukkan pada frekuensi berapa getaran dominan terjadi dan berapa amplitudonya, memberikan fingerprint kondisi mesin saat itu.
Software Analisis dan Dashboard

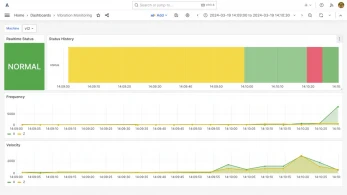

Software menganalisis data spectrum, membandingkan dengan baseline normal, menerapkan alarm threshold, mendeteksi trend, dan memberikan diagnosis masalah. Dashboard menampilkan status kesehatan setiap mesin secara visual: hijau (normal), kuning (warning/perlu perhatian), merah (alarm/perlu tindakan segera).
Alert dan Notification System
Ketika level getaran melebihi threshold yang ditentukan, sistem otomatis mengirimkan alert ke tim maintenance melalui dashboard, email, SMS, atau aplikasi mobile. Alert dibedakan berdasarkan severity: advisory (informational), warning (perlu dijadwalkan untuk inspeksi), alarm (perlu tindakan dalam waktu dekat), dan danger (perlu shutdown segera untuk mencegah catastrophic failure).
Online vs Portable Vibration Monitoring
Online Continuous Monitoring
Sensor terpasang permanen di mesin dan data dikumpulkan secara kontinu (24/7). Cocok untuk mesin-mesin kritis (critical equipment) yang jika breakdown akan menghentikan seluruh lini produksi, mesin bernilai tinggi yang mahal jika rusak, dan mesin yang beroperasi di area sulit dijangkau secara rutin.
Kelebihan: Deteksi dini yang sangat sensitif karena data kontinu, tidak ada masalah yang terlewat antara interval pengukuran, dan alarm real-time untuk respons cepat.
Portable/Route-Based Monitoring
Teknisi maintenance membawa alat ukur portabel dan mengukur getaran di titik-titik yang sudah ditentukan secara berkala (misalnya setiap minggu atau bulan). Data dibandingkan antar pengukuran untuk melihat trend. Cocok untuk mesin yang kurang kritis atau sebagai screening awal sebelum memutuskan mesin mana yang perlu online monitoring.
Kelebihan: Investasi awal lebih rendah, satu alat bisa digunakan untuk banyak mesin, dan fleksibel dalam penambahan titik ukur.
Implementasi Vibration Monitoring di Pabrik
Langkah 1: Identifikasi Mesin Kritis
Tidak semua mesin perlu vibration monitoring. Lakukan criticality analysis: mesin mana yang jika rusak akan menghentikan produksi? Mesin mana yang biaya perbaikannya sangat tinggi? Mesin mana yang history breakdown-nya paling sering? Prioritaskan monitoring pada mesin-mesin ini.
Langkah 2: Tentukan Titik Pengukuran dan Mounting
Setiap bearing point perlu dipantau minimal di dua arah (horizontal dan vertikal). Untuk motor-pump assembly, biasanya diperlukan 4-6 titik pengukuran. Mounting sensor harus solid (stud mounting lebih baik dari magnet untuk permanent installation) dan konsisten setiap kali pengukuran.
Langkah 3: Establish Baseline
Kumpulkan data getaran saat mesin dalam kondisi yang diketahui baik (setelah overhaul atau saat baru diinstal). Data ini menjadi baseline untuk perbandingan di masa depan. Tanpa baseline yang valid, sulit menentukan apakah level getaran saat ini normal atau sudah menyimpang.
Langkah 4: Set Alarm Threshold
Tentukan level getaran yang memicu alarm. Bisa menggunakan standar ISO 10816 (berbasis overall vibration level) sebagai starting point, lalu di-fine-tune berdasarkan pengalaman dengan mesin spesifik. Threshold yang terlalu sensitif menyebabkan false alarm, terlalu tinggi menyebabkan masalah tidak terdeteksi.
Langkah 5: Training Tim Maintenance
Tim maintenance perlu memahami dasar-dasar vibration analysis: apa artinya frekuensi tertentu, bagaimana membaca spectrum, dan tindakan apa yang harus diambil berdasarkan diagnosis. Tidak perlu semua orang menjadi vibration analyst expert, tetapi minimal bisa menginterpretasi alarm dan mengambil keputusan awal.
Integrasi dengan MES dan Sistem Pabrik
Vibration monitoring system memberikan data kondisi mesin yang sangat berharga ketika terintegrasi dengan sistem lain:
Integrasi dengan MES: Data kondisi mesin menjadi input untuk production planning. Jika vibration level mesin mendekati alarm, MES bisa mengalihkan produksi ke mesin lain dan menjadwalkan maintenance window tanpa mengganggu delivery.
Integrasi dengan CMMS: Alarm dari vibration system otomatis menghasilkan work order di CMMS dengan informasi lengkap: mesin mana, masalah apa yang terindikasi, dan urgency level. Tim maintenance langsung tahu apa yang harus dilakukan.
Integrasi dengan IoT Platform: Data vibration digabungkan dengan data sensor lain (suhu, arus, tekanan) untuk diagnosis yang lebih comprehensive. Pattern recognition menggunakan machine learning meningkatkan akurasi prediksi failure.
ROI Vibration Monitoring
Investasi vibration monitoring system memberikan return melalui:
Pencegahan catastrophic failure: Satu kejadian major breakdown yang dicegah bisa memiliki value lebih besar dari seluruh investasi sistem monitoring. Motor besar yang rusak parah karena bearing failure bisa memakan biaya ratusan juta untuk penggantian, belum termasuk production loss selama downtime.
Perpanjangan umur bearing dan komponen: Deteksi dini masalah seperti misalignment memungkinkan koreksi sebelum menyebabkan accelerated wear pada bearing. Bearing yang seharusnya hanya tahan 6 bulan karena misalignment bisa bertahan 2-3 tahun setelah alignment dikoreksi.
Optimasi maintenance scheduling: Maintenance dilakukan berdasarkan kondisi aktual, bukan jadwal tetap yang bisa over atau under maintenance. Resource maintenance dialokasikan ke mesin yang benar-benar membutuhkan.
Kesimpulan
Vibration monitoring system adalah teknologi predictive maintenance yang paling proven dan widely-used di industri manufaktur. Kemampuannya mendeteksi masalah mesin berminggu-minggu sebelum failure memberikan waktu yang cukup untuk perencanaan maintenance tanpa mengganggu produksi.
Bagi pabrik yang ingin memulai predictive maintenance, vibration monitoring di mesin-mesin kritis adalah starting point yang ideal: teknologinya mature, ROI-nya jelas, dan hasilnya langsung terasa dalam pengurangan unplanned downtime.
